Spécification technique des machines ondulées de boîte
Machines Ondulées de Boîte
A) 4 barre RotaryCreasing et découpeuse :
DONNÉES TECHNIQUES |
Taille |
Alimentation de feuille mn/maximum. |
Moteur H.P. |
Surface au sol |
Approximativement poids. En kilogramme. |
65″ |
15″ / 60″ |
1.0 |
8′ X 5′ |
2000 |
75″ |
15″ / 70″ |
1.5 |
9′ X 5′ |
3000 |
85″ |
15″ / 80″ |
1.5 |
10′ X 5′ |
3300 |
CARACTÉRISTIQUES :
- Cette machine est utilisée pour couper et se plisser sur les feuilles ondulées simultanément.
- La machine a quatre matrices coupure et quatre se plissantes.
- La coupe et des matrices se plissantes sont faites dans deux demi pour que facile s’ajuste ou à se déplace de l’axe.
- La machine est vigoureuse et contient les couteaux évalués d’acier allié pour l’acuité de longue durée et la coupe douce.
- Sa fonction est plissante et coupante la feuille ondulée selon la mesure exigée.
- Des mesures sont données pour la coupe et se plisser précis des feuilles.
DONNÉES TECHNIQUES:
Machine |
Moteur |
Surface au sol |
Taille de machine |
Poids brut |
Capacité de Production |
Taille |
(H.P) |
65″ |
1.5 |
55″ x 85″ |
48″ |
2,200 |
5,000 |
75″ |
2 |
55″ x100″ |
48″ |
2,600 |
5,000 |
85″ |
2 |
55″ x110″ |
48″ |
2,800 |
5,000 |
95″ |
2 |
55″ x 120″ |
48″ |
3,000 |
5,000 |
105″ |
2 |
55″ x130″ |
48″ |
3,200 |
5,000 |
B) Coupeur de Conseil
DONNÉES TECHNIQUES
Taille |
Surface au sol |
Approximativement poids. En kilogramme. |
45″ |
5’ X 6’ |
450 |
55″ |
6’ X 6’ |
500 |
65″ |
7’ X 6’ |
550 |
C) Slotter Excentrique
DONNÉES TECHNIQUES
Taille |
Maximum de profondeur de fente. |
Distance minimum entre 2 fentes |
Moteur H.P. |
Surface au sol |
Approximativement poids. En kilogramme. |
65″ |
12″ |
4″ |
1.5 |
8’ X 4’ |
2000 |
75″ |
12″ |
5″ |
2.0 |
9’ X 4’ |
3000 |
85″ |
12″ |
5″ |
2.0 |
10’ X 4’ |
3300 |
CARACTÉRISTIQUES :
- La machine poinçonne les fentes et les bords de point de la feuille ondulée.
- Les unités de fentes sont montées au-dessus d’un galet excentrique les faisant déplacer exactement, au besoin.
- La machine a trois coupe entaillage et têtes d’une faisantes le coin, capables pour poinçonner un certain nombre de conseils à la fois.
- Des guides sont fournis sur le tableau d’alimentation, pour soutenir la feuille à l’angle et à la dimension précis.
- La disposition de support est là pour placer l’ajustement de papier des couteaux facilement.
- Les couteaux fonctionnent comme des ciseaux pour la précision et la coupe douce.
DONNÉES TECHNIQUES
Machine |
Minimum |
Maximum |
Moteur |
Surface au sol |
Machine |
Brut |
Production |
Taille |
L’espace |
Profondeur de fente |
(H.P) |
Taille |
Poids |
Capacité |
Entre les Fentes |
65″ |
5″ |
12″ |
2 |
55″x 90″ |
58″ |
2,200 |
30 |
75″ |
6″ |
18″ |
3 |
58″x 100″ |
62″ |
2,800 |
30 |
85″ |
6″ |
18″ |
3 |
58″x 110″ |
62″ |
3,000 |
30 |
95″ |
6″ |
18″ |
3 |
58″x 120″ |
62″ |
3,200 |
30 |
105″ |
6″ |
18″ |
3 |
58″x 130″ |
62″ |
3,400 |
30 |

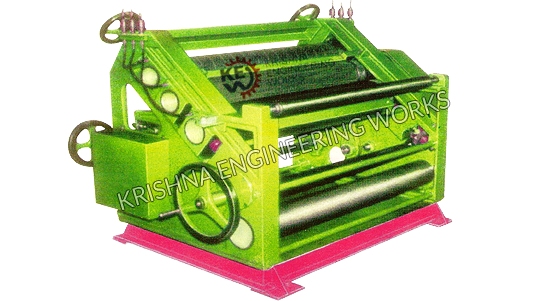

D) Machine ondulée de papier simple oblique de visage
DONNÉES TECHNIQUES
Taille |
Moteur H.P. M/c./ R/s. |
Charge d’appareil de chauffage |
Max. Speed RFT / Min. |
Surface au sol |
Approximativement poids. En kilogramme. |
42” |
5.0 / 1.5 |
21 KW |
100 |
16’ X 7’ |
3250 |
52” |
7.5 / 1.5 |
21 KW |
100 |
16’ X 8’ |
3750 |
62” |
7.5 / 1.5 |
21 KW |
100 |
16’ X 9’ |
4250 |
CARACTÉRISTIQUES :
- C’est résistant une précision exclusivement haute et le type robuste machine est conception pour la vitesse élevée de production.
- Les petits pains de cannelure sont montés sur les incidences résistantes pour le bon fonctionnement élevé et la plus longue vie.
- Les petits pains de cannelure sont minuscule finis pour donner l’impression parfaite sur le conseil.
- Les rouleaux de gomme sont chrome dur pour une meilleure représentation et vie.
- La conception de machine à courir sur le chauffage électrique/vapeur.
- Deux préchauffeurs sont fournis au demoisturise le papier.
- Les petits pains de cannelure sont faits d’acier allié spécial pour une meilleures représentation et vie.
- La machine a motorisé l’individu chargeant le support jumeau de bobine d’axe avec trois aides d’axes de déroulement dans le temps facile d’économie d’opération.
DONNÉES TECHNIQUES
Machine |
Moteur |
Chaudière |
Vapeur |
Surface au sol |
Machine |
Brut
Poids |
Production |
Taille |
Requis |
Kcal/Hr |
Pression |
|
Taille |
|
Capacité |
(H.P) |
(Kg/cu |
(Kilogrammes) |
(RF/PM) |
Mtr) |
42″ |
10 |
1 Lac |
12-Oct |
96″ x 180″ |
72″ |
4,000 |
150 |
52″ |
10 |
1 Lac |
12-Oct |
105″ x 180″ |
72″ |
4.2 |
150 |
62″ |
10 |
1 Lac |
12-Oct |
115″ x 195″ |
72″ |
4,600 |
150 |
72″ |
15 |
1.5 Lac |
14-Dec |
125″ x 200″ |
72″ |
4,800 |
150 |
82″ |
15 |
2.0 Lac |
14-Dec |
135″ x 210″ |
72″ |
5 |
150 |
E) Coupeur de feuille rotatoire
DONNÉES TECHNIQUES
Taille |
Moteur H.P. |
Longueur de coupe mn/maximum. |
Max. Output Sheet / Min. |
Surface au sol |
Approximativement poids. En kilogramme. |
52” |
2 |
20” / 80” |
80 |
6’ X 8’ |
1900 |
62” |
2 |
20” / 80” |
80 |
7’ X 8’ |
2100 |
CARACTÉRISTIQUES :
- Cette machine est conçue pour la production élevée et la coupe droite de la feuille ou de deux plis en carton ondulé sans cannelures et papier préjudiciables de revêtement.
- Cette machine peut être utilisée comme unité indépendante ou peut être synchronisée à une machine de plissement pour la coupe de feuille directe et précise qui réduit au minimum le pourcentage du gaspillage.
- Le réducteur de transmission de PIV est donné pour l’ajustement de la feuille sur la longueur exigée.
- Un convoyeur de la livraison est fourni pour porter les feuilles.
- Le moteur variable de vitesse est recommandé pour l’économie dans le gaspillage à des frais supplémentaires.
DONNÉES TECHNIQUES
Machine Taille |
Moteur requis |
(Longueur de coupe) |
Surface au sol |
Taille de machine |
Poids brut |
Capacité de production |
(H.P) support manuel de bobine |
(mini/maximum) |
(Kilogrammes) |
(mini/maximum) |
45″ |
3 |
20″/80″ |
82″x120″ |
48″ |
1600 |
20″ / 60″ |
52″ |
3 |
20″/80″ |
90″x120″ |
48″ |
1800 |
20″ / 60″ |
56″ |
3 |
20″/80″ |
95″x120″ |
48″ |
1900 |
20″ / 60″ |
62″ |
3 |
20″/80″ |
100 x120″ |
48″ |
2000 |
20″ / 60″ |
72″ |
3 |
20″/80″ |
110 x130″ |
48″ |
2200 |
20″ / 60″ |
F) Feuille collant la machine :
DONNÉES TECHNIQUES
Taille |
Moteur H.P. |
Surface au sol |
Approximativement poids. En kilogramme. |
65” |
0.5 |
8’ / 3’ |
700 |
75” |
0.5 |
9’ / 3’ |
750 |
85” |
0.5 |
10’ / 3’ |
800 |
CARACTÉRISTIQUES :
- Cette machine est utilisée pour appliquer la colle sur le bout de la surface ondulée du conseil et particulièrement conçue pour coller les feuilles ondulées de pli différent et d’épaisseur.
- Tous les petits pains grinded, équilibré dur passé au bichromate de potasse s’appellent petit pain de collecte de colle, rouleau presseur et le petit pain de docteur.
- Le plateau de gomme est fourni pour stocker la gomme.
- L’arrangement latéral est fourni à la gomme d’ensemble dans cette machine.
- L’arrangement de la gomme peut être fait dans les microns comme désiré.
- Il épargne le temps et la gomme et le produit fini sèche rapidement en raison de l’application minimum de la gomme.
- Tous les rouleaux sont équipés du roulement à billes pour le bon fonctionnement et la plus longue vie.
- La machine est simplement conçue, fort dans la construction et est facile à utiliser.
- Elle assure le travail parfait pendant le fonctionnement continu.
DONNÉES TECHNIQUES
Machine |
Moteur |
Surface au sol |
Machine
Taille |
Poids brut |
Production Capacité |
Taille |
(H.P) |
|
65″ |
0.5 |
30″ x 85″ |
45″ |
500 |
5000 |
75″ |
0.5 |
30″ x 96″ |
45″ |
600 |
5000 |
85″ |
0.5 |
30″ x 105″ |
45″ |
700 |
5000 |
95″ |
0.5 |
30″ x 105″ |
45″ |
800 |
5000 |
105″ |
0.5 |
30″ x 125″ |
45″ |
900 |
5000 |
G) Feuille collant la machine :
DONNÉES TECHNIQUES
Taille |
Moteur H.P. |
Surface au sol |
Approximativement poids. En kilogramme. |
45” X 65” |
1.5 |
4.0’ X 5.5’ |
900 |
65” X 75” |
2.0 |
5.5’ X 6.5’ |
1000 |
65” X 90” |
2.0 |
5.5’ X 7.5’ |
1200 |
H) Machine piquante :
CARACTÉRISTIQUES :
- Cette machine est censée pour piquer les boîtes ondulées.
- La machine est conduite par l’embrayage de ressort hélicoïdal.
- La machine est équipée du poseur d’épaisseur pour ajuster l’espace selon l’épaisseur de conseil.
- Les pièces sont normalisées, et sont variables inter et fait de l’acier allié.
- La machine peut sans interruption fonctionner à une grande vitesse.
- Cette machine est exclusivement conçue pour piquer d’exactitude et de qualité.
- Cette machine est disponible dans directement/modèles angulaires/fond.
DONNÉES TECHNIQUES |
Machine |
Moteur
requis |
Surface au sol |
Machine
Taille |
Poids brut approximatif (kilogrammes.) |
Production |
Taille |
|
|
|
Capacité (points par minutes) |
(H.P) |
20″ |
0.5 |
20″ x 38″ |
60″ |
250 |
350 |
30″ |
0.5 |
20″ x 48″ |
60″ |
250 |
350 |
36″ |
0.5 |
20″ x 55″ |
60′ |
275 |
350 |
42″ |
0.5 |
20″ x 62″ |
60″ |
300 |
350 |
48″ |
0.5 |
20″ x 68″ |
60″ |
300 |
350 |
