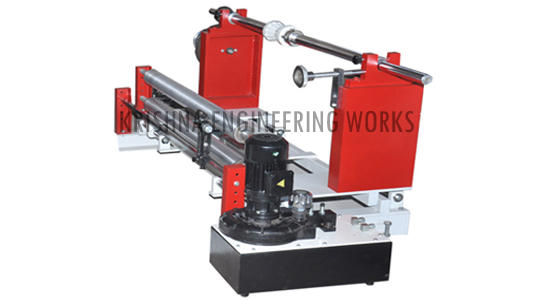

Cheminement des Assemblées de Rouleau

Cheminement du fabricant d’Assemblées de rouleau avec le système précis avec le système de guidage de Web. Il se compose de deux cadres en acier rectangulaires de tuyauterie. On est stationnaire, l’autre est mobile. il est soutenu dans un coulisseau de nyalguide et un système arqué de barre, et a le rouleau d’attente d’ab à l’un ou l’autre d’extrémité.

Le Web peut être alimenté au-dessus des Assemblées de cheminement de rouleau dans le ` U d’A’ chemin formé, renversant sa direction de voyage, ou par les Assemblées de cheminement de rouleau dans configuration du ` un Z’, maintenant la même direction du voyage. Il est peu sensible à l’attitude et peut même être à l’envers monté. Solidement soutenu sur chacun des quatre coins par des incidences de nylaguide, il n’est pas sujet à des débattements provoqués par des efforts en porte-à-faux. Des incidences radiales sont scellées, et les incidences linéaires sont autonettoyantes et auto-lubrification. L’unité n’exige donc aucun entretien.

DESCRIPTION
Les bases d’adaptateur standard se compose d’un cadre ou un plat au plancher stationnaire, une incidence et un système de support de quatre unités et standard de nylaguide, et un cadre mobile de plat. Un cylindre servo résistant est niché entre les cadres et les incidences de nylaguide. Le cylindre servo déplace l’embase supérieure d’adaptateur dans les deux sens en réponse aux signaux hydrauliques à partir de l’unité de puissance.

LE PRINCIPE
Le TRA est conçu de sorte que soit les oscillations dans un arc latéralement, pivotant au sujet d’un point de pivot imaginaire situé exactement dans le plan du chemin entrant de Web. Le cylindre servo balance l’autre extrémité du cadre, déplaçant le Web sortant latéralement de nouveau dans le chemin désiré de Web. Puisque la gamme de correction de TRA est augmentée en rallongeant l’envergure. Par conséquent l’angle de correction qu’un être a maintenu petit pour ramener des efforts induits au niveau désiré. Puisque des efforts peuvent être employés pour guider dans la boucle de tension sur votre processus.

Il peut être installé avec succès sur des lignes manipulant les matériaux fragiles tels que le papier parcheminé, la feuille métallique mince, ou de papier saturé même. Quand d’autres méthodes de guidage ont échoué. Il peut également être employé pour faire des corrections extrêmement grandes dans le chemin de Web, déplaçant même l’unwid changeant, en raison de son niveau de stress inséré très bas. Système pneumatique de commande de tension de guidage de Web complet avec le dispositif de participation d’axe d’air et l’extenseur d’expansion avec le rouleau de guide et la structure de cadre
